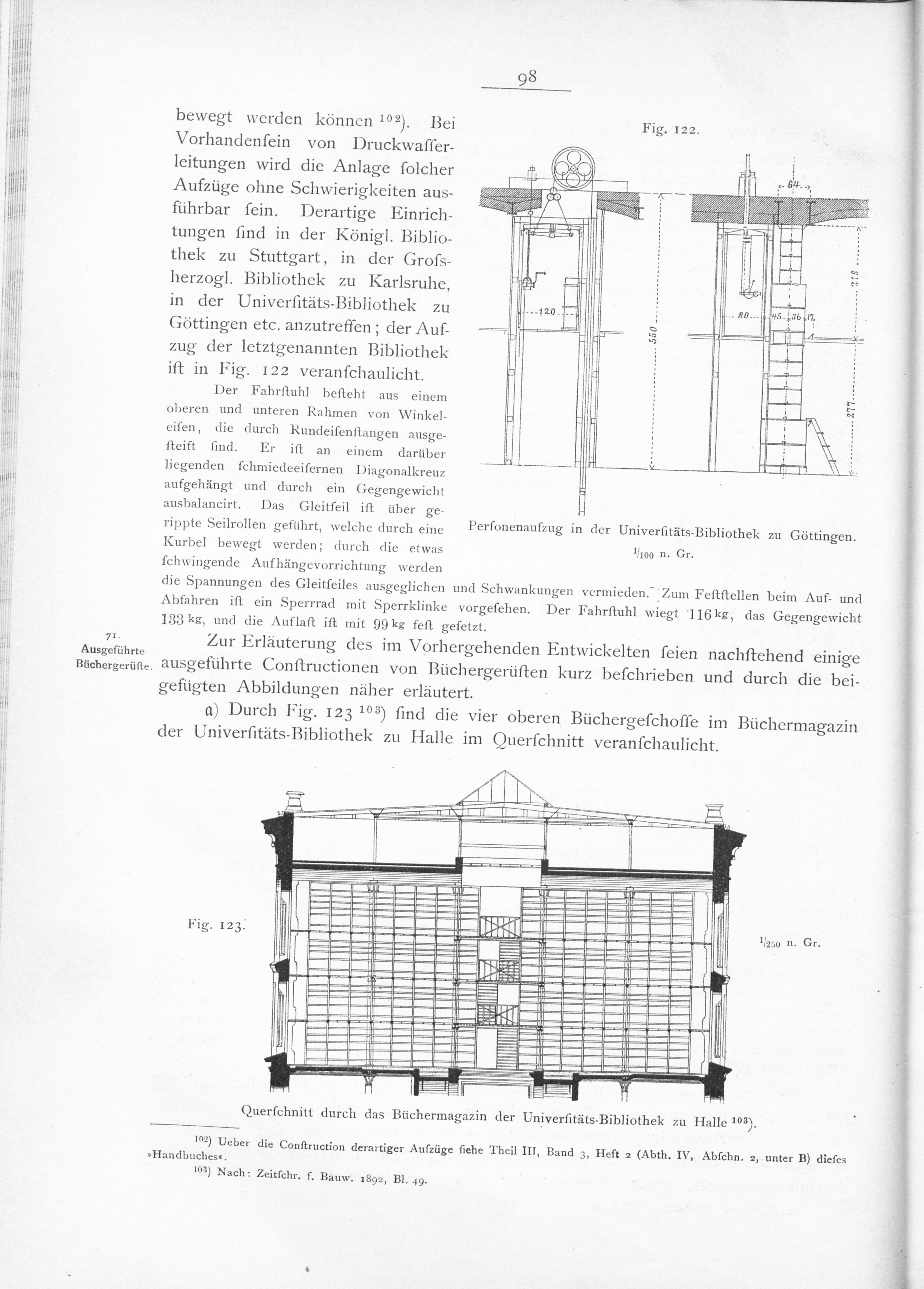

Fig. 122.

bewegt werden können 102 j. BeiVorhandenfein von Druckwaffer-leitungen wird die Anlage folcherAufzüge ohne Schwierigkeiten aus-führbar fein. Derartige Einrich-tungen find in der Königl. Biblio-thek zu Stuttgart, in der Grofs-herzogl. Bibliothek zu Karlsruhe,in der Univerfitäts-Bibliothek zuGöttingen etc. anzutreffen ; der Auf-zug der letztgenannten Bibliothekift in Fig. 122 veranschaulicht.

Der Fahrfluhl befteht aus einemoberen und unteren Rahmen von Winkel-eifen, die durch Rundeifenftangen ausge-fleift find. Er ift an einem darüberliegenden fchmiedeeifernen Diagonalkreuzaufgehängt und durch ein Gegengewichtausbalancirt. Das Gleitfeil ift über ge-rippte Seilrollen geführt, welche durch eineKurbel bewegt werden; durch die etwasfchwingende Aufhängevorrichtung werden

die Spannungen des Gleitfeiles ausgeglichen und Schwankungen vermieden. : Zum Feftflellen beim Auf- undAbfahren ift ein Sperrrad mit Sperrklinke vorgefehen. Der Fahrfluhl wiegt 116 kg, das Gegengewicht138 kg, und die Auflafl ift mit 99 kg f e ft gefetzt.

71 Zur Erläuterung des im Vorhergehenden Entwickelten feien nachftehend einige

Ausgeführte „ .

Büchergerüfte. ausgeführte Conftructionen von Büchergeruften kurz befchrieben und durch die bei-gefügten Abbildungen näher erläutert.

a) Durch Eig. 123 103 ) find die vier oberen Büchergefchoffe im Büchermagazinder Univerfitäts-Bibliothek zu Halle im Ouerfchnitt veranfehaulicht.

Perfonenaufzug in der Univerfitäts-Bibliothek zu Göttingen.

VlOO n. Gr.

Fig. 123.

Querfchnitt durch das Büchermagazin der Univerfitäts-Bibliothek zu Halle 103 ).

lnj ) Ucber die Conftruction derartiger Aufzüge fiehe Theil III, Band 3, Heft 2 (Abth. IV, Abfchn. 2, unter B) diefes»Handbuches«.

m ) Nach: Zeitfchr. f. Bauw. 1892, Bl. 49.
