Elektrizität.

stand bietet [§ 178]. Wird aber ein Stöpsel herausgezogen, so muß derStrom durch den zugehörigen Drahtkreis fließen. Solche Stöpselrheos-tate gestatten daher die Einschaltung genau abgemessener bekannter

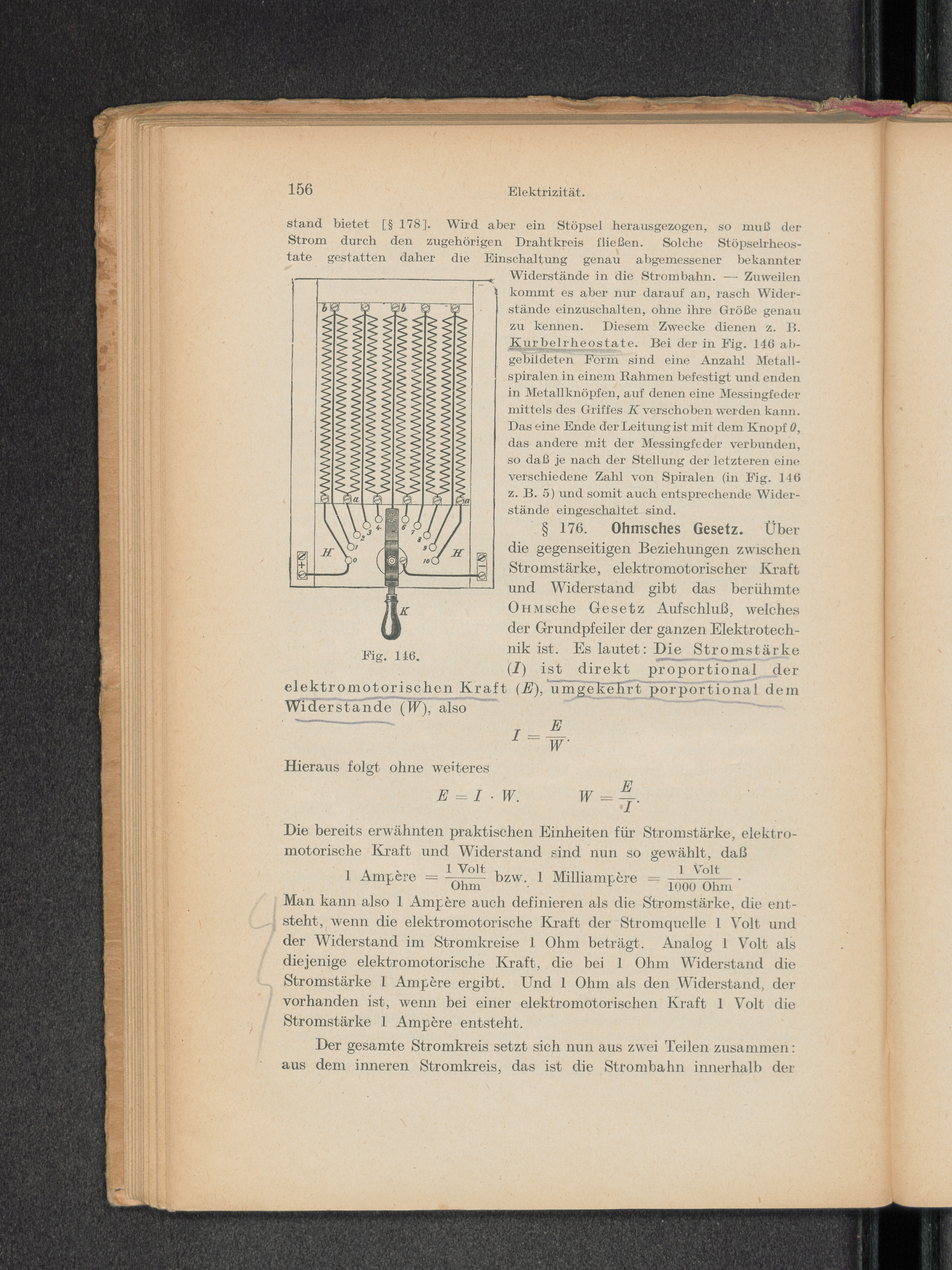

Widerstände in. die Strombahn. — Zuweilenkommt es aber nur darauf an, rasch Wider-stände einzuschalten, ohne ihre Größe genauzu kennen. Diesem Zwecke dienen z. B.Kurbelrheostate. Bei der in Fig. 146 ab-gebildeten Form sind eine Anzahl Metall-spiralen in einem Rahmen befestigt und endenin Metallknöpfen, auf denen eine Messingfedermittels des Griffes K verschoben werden kann.Das eine Ende der Leitung ist mit dem Knopf 0,das andere mit der Messingfeder verbunden,so daß je nach der Stellung der letzteren eineverschiedene Zahl von Spiralen (in Fig. 146z. B. 5) und somit auch entsprechende Wider-stände eingeschaltet sind.

§ 176. Ohmsches Gesetz. Überdie gegenseitigen Beziehungen zwischenStromstärke, elektromotorischer Kraftund Widerstand gibt das berühmteOHMsche Gesetz Aufschluß, welchesder Grundpfeiler der ganzen Elektrotech-nik ist. Es lautet: Die Stromstärke(I) ist direkt proportional derelektromotorischen Kraft (E). umgekehrt porportional dem

Fig. 146.

Widerstände (W), also

Hieraus folgt ohne weiteresE = 1 •

I =

W.

E_

W =

ET

Die bereits erwähnten praktischen Einheiten für Stromstärke, elektro-motorische Kraft und Widerstand sind nun so gewählt, daß

i Ti/r-iv • 1 Volt

1 Milliampere

... 1 Volt ,

1 Ampere = -^r— bzw.

Ohm —•.—-*--" 1000 Ohm

Man kann also 1 Ampere auch definieren als die Stromstärke, die ent-steht, wenn die elektromotorische Kraft der Stromquelle 1 Volt undder Widerstand im Stromkreise 1 Ohm beträgt. Analog 1 Volt alsdiejenige elektromotorische Kraft, die bei 1 Ohm Widerstand dieStromstärke 1 Ampere ergibt. Und 1 Ohm als den Widerstand, dervorhanden ist, wenn bei einer elektromotorischen Kraft 1 Volt dieStromstärke 1 Ampere entsteht.

Der gesamte Stromkreis setzt sich nun aus zwei Teilen zusammen:aus dem inneren Stromkreis, das ist die Strombahn innerhalb der
