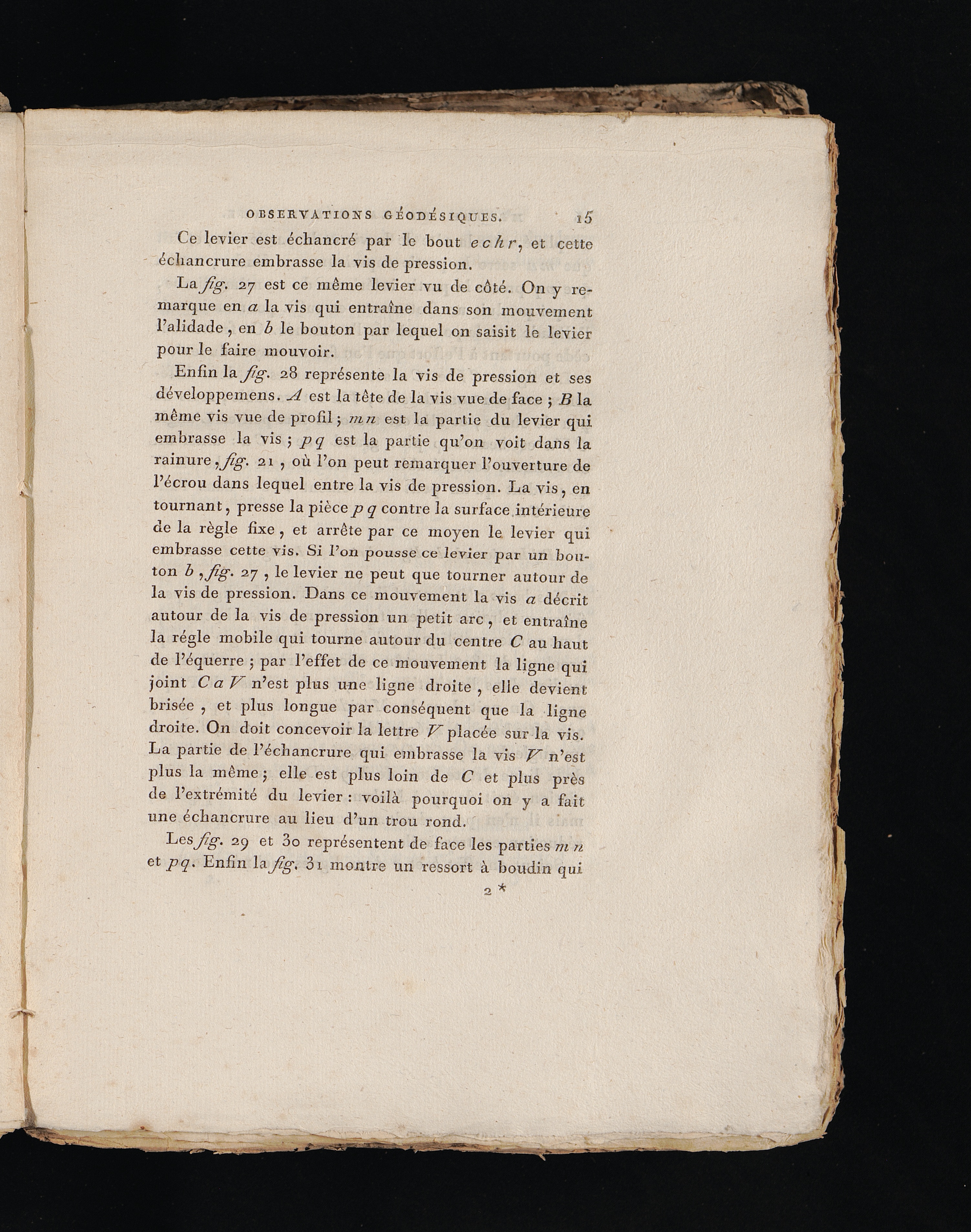

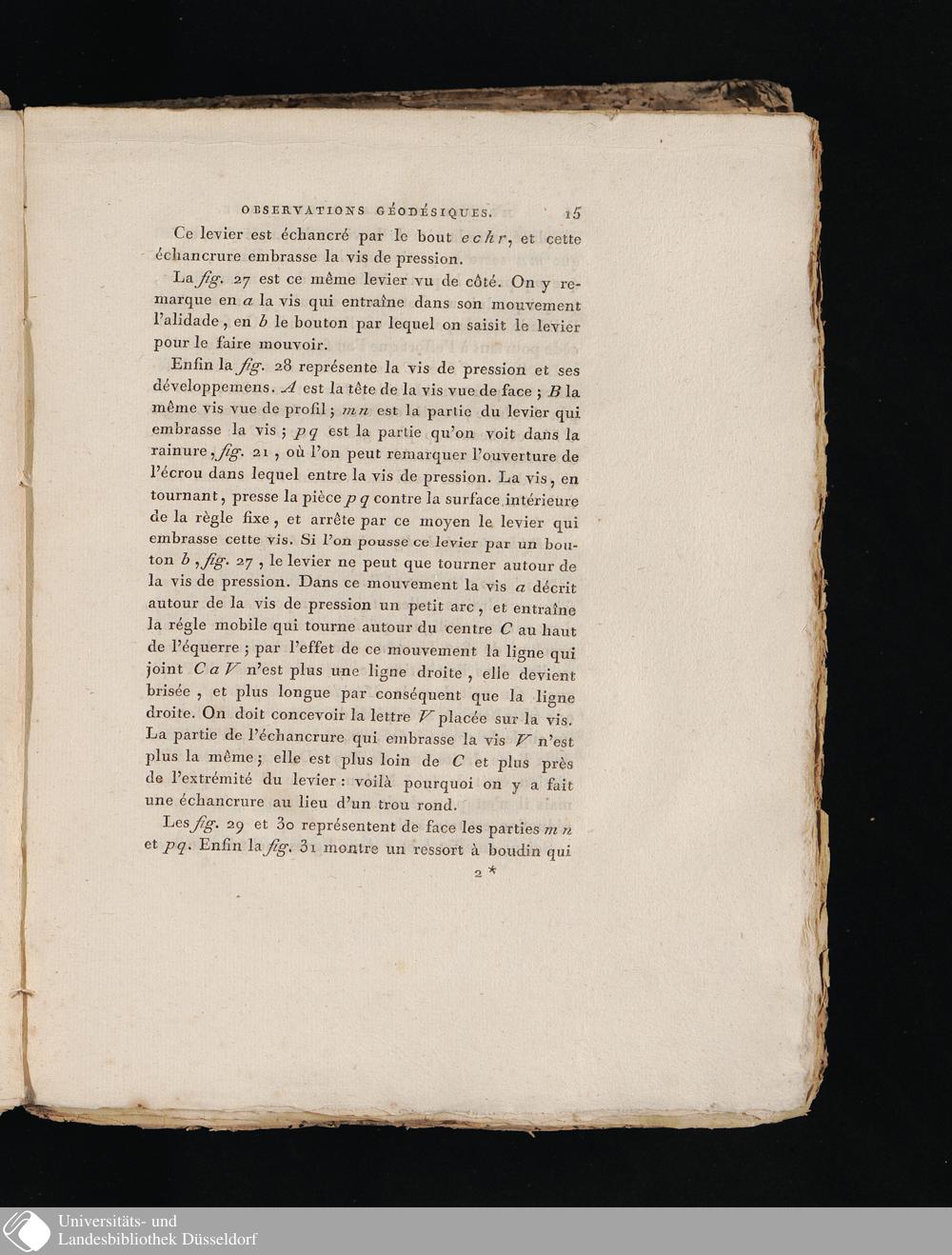

o eservations geodesiques. l 5

Ce legier est echancr6 par le bout ec kr , et cette^chancrure embrasse la vis de pression.

27 est ce m£me levier vu de cöte. On y re-marque en a la vis qui entmine dans son mouvementl’alidade , en b le bouton par lequel on saisit le levierpour le faire mouvoir.

Enfin la ßg. 28 repr^sente la vis de pression et sesdeveloppemens. JL est la tete de la vis vue de face ; B lameine vis vue de prolil 5 imi est la partie du levier quiembrasse la vis 5 pq est la partie qu’on voit dans larainur e ^Jig. 21 , oü l’on peut remarquer l’ouverture del’^crou dans lequel entre la vis de pression. La vis, entournant, presse la piece p q contre la surface interieurede la regle fixe , et arrete par ce moyen le levier quiembrasse cette vis. Si Ton pousse ce leyier par un bou-ton b ifig* 27 , le levier ne peut que tourner autour dela vis de pression. Dans ce mouvement la vis a decritautour de la vis de pression un petit arc , et entrainela regle mobile qui tourne autour du centre C au hautde l’equerre 5 par l’effet de ce mouvement la ligne quijoint C aV n’est plus une ligne droite , eile devientbrisee , et plus longue par consequent que la lignedroite. On doit concevoir la lettre V placee sur la vis.La partie de P^chancrure qui embrasse la vis V n’estplus la meme j eile est plus loin de C et plus presde l’extremite du levier : voilä pourquoi on y a faitune echancrure au lieu d’un trou rond.

Lesy/g'-. 29 et 3 o representent de face les parties m net pq . Enfin la ßg, 3 i rnontre un ressort ä boudin qui
