a4

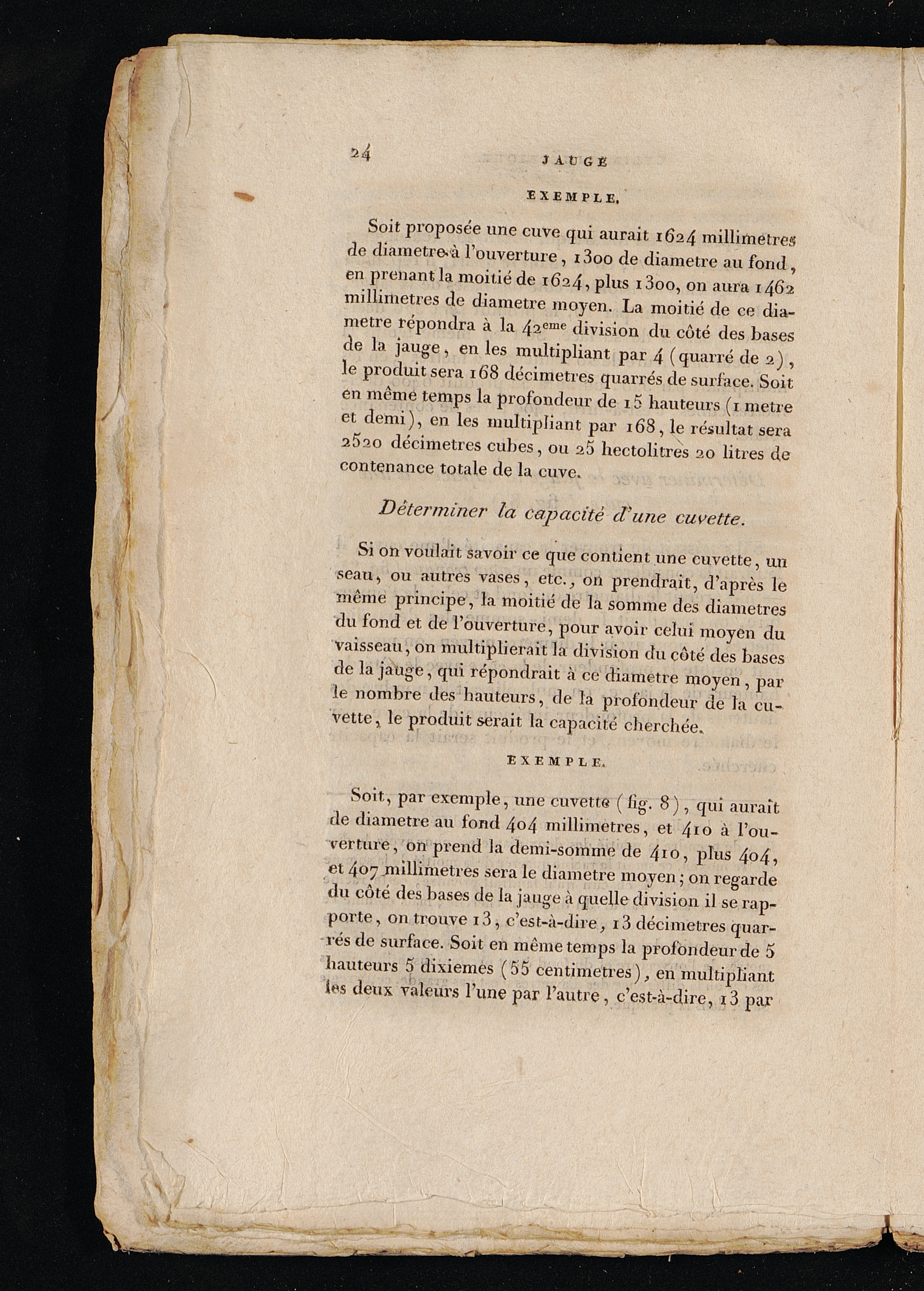

JAUGE

EXEMPLE,

Soit proposée une cuve qui aurait 1624 millimétrésde diamètre, à l’ouverture, 1 3 oo de diamètre au fond,en prenant la moitié de 1624,plus i 3 oo, on aura 1462millimétrés de diamètre moyen. La moitié de ce dia-mètre répondra à la 4a emc division du côté des basesde la jauge, en les multipliant par 4 (quarré de 2) ,le produit sera 168 décimètres quarrés de surface. Soiten même temps la profondeur de i 5 hauteurs (1 métréet demi), en les multipliant par 168, le résultat sera25.20 décimètres cubes, ou 25 hectolitres 20 litres decontenance totale de la cuve.

Déterminer la capacité cl’une cuvette.

Si on voulait savoir ce que contient une cuvette, unseau, ou autres vases, etc., on prendrait, d’après lememe principe, la moitié de la somme des diamètresdu fond et de l’ouverture, pour avoir celui moyen duvaisseau, on multiplierait la division du côté des basesde la jauge, qui répondrait à ce diamètre moyen , parle nombre des hauteurs, de la profondeur de la cu-vette , le produit serait la capacité cherchée.

EXEMPLE.

Soit, par exemple, une cuvette ( lig. 8), qui auraitde diamètre au fond 4o4 millimétrés, et 4io à l’ou-verture, on prend la demi-somme de 4 10 , plus 4°4,et 407 .millimétrés sera le diamètre moyen ; on regardedu côté des hases de la jauge à quelle division il se rap-porte, on trouve i 3 , c’est-à-dire, i 3 décimètres quar-rés de surface. Soit en même temps la profondeur de 5hauteurs 5 dixièmes (55 centimètres), en multipliantles deux valeurs l’une par l’autre, c’est-à-dire, i 3 par
