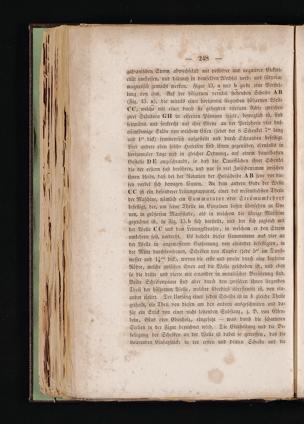

— 248 —

galvanischen Strom abwecbselnd mit positiver »nd negativer Elektri-eitär umflossen, und dadurch in demselben Wccksel nord- und lüdpolarmaguctisch gemacht werden. Figur 43, n und I» girbt eine Vorstel-luug von ihm. Auf dcr hölzernen vertikal stchcudcn Scheibe .-Vit(Fig. 43. »), die mittels cincr horizontal liegenden hölzernen Wolle0(', welche mit einer durch sie gehenden eisernen Achse zwiicbenzwei Ständern l, l! in eiserneu Psanucn spielt, beweglich ijl, tiudseitwärts und senkrecht ans ihre Ebene an der Peripherie vier huf-eisenförmige Stäbe von weichem Eisen (jeder der 8 Schenkel 7" langund 1" dick) symmetrisch aufgestellt und durch Schrauben befestigt.Vier andere eben solche Hufeisen sind ihnen gegenüber, ebenfalls inhorizontaler Lage und in gleicher Ordnung, ans einem dauerhaftenGestelle I) k) angeschraubt, so daß die Querflächeu ihrer Schenkeldie dcr erstem fast berühren, und nur so viel Zwischenraum zwischenihnen bleibt, das; bei dcr Notation der Holzscbeibe .4 Ii jene vor die-sen vorbei sich bewegen können. An dem andern Ende dcr Welle0 0 ist ein besonderer Leitungsapparat, einer der wesentlichsten Theiledcr Maschine, nämlich ein C o m m utat v r oder Stro m u m k c h r c rbefestigt, der, um seine Theile im Einzelnen besser übersehen zu kön-nen, in größerem Maaßstabe, als in welchem die übrige Maschinegezeichnet ist, in Fig. 43. Ii sich darstellt, und der sich zugleich mitder Welle Ol) und dem Leitungsdrahte, in welchem er den Stromumkehren soll, umdreht. ES besteht dieser Commntator auS vier andcr Welle in angemessener Entfernung von einander befestigten, inder Mitte durchbrochenen, Scheiben von Kupfer (jede 5" im Durch-messer und 1^" dick), wovon die erste und zweite durch eine knpfcrneRöhre, welche zwischen ihnen ans die Welle geschoben ist, und ebenso die dritte und vierte mit einander in metallischer Berührung sind.Beide Scheibenpaare sind aber durch den zwischen ihnen liegendenTheil dcr hölzernen Welle, welcher überdies; nberfirnißt ist, von ein-ander isvlirt. Dcr Umfang einer jeden Scheibe ist in 4 gleiche Theilegetheilt, ein Theil von diesen um den andern ausgeschnitten und da-für ein Stück von cincr nicht leitenden Substanz, z. B. von Elfen-bein, GlaS oder Ebenholz, eingesetzt — was durch die schattirte»Stellen in der Figur bezeichnet wird. Tie Eintheilnng und die Be-festigung der Scheiben an dcr Welle ist dabei so getroffen, daß dieisolircnden Einsatzstücke in dcr ersten und dritten Scheibe und die
