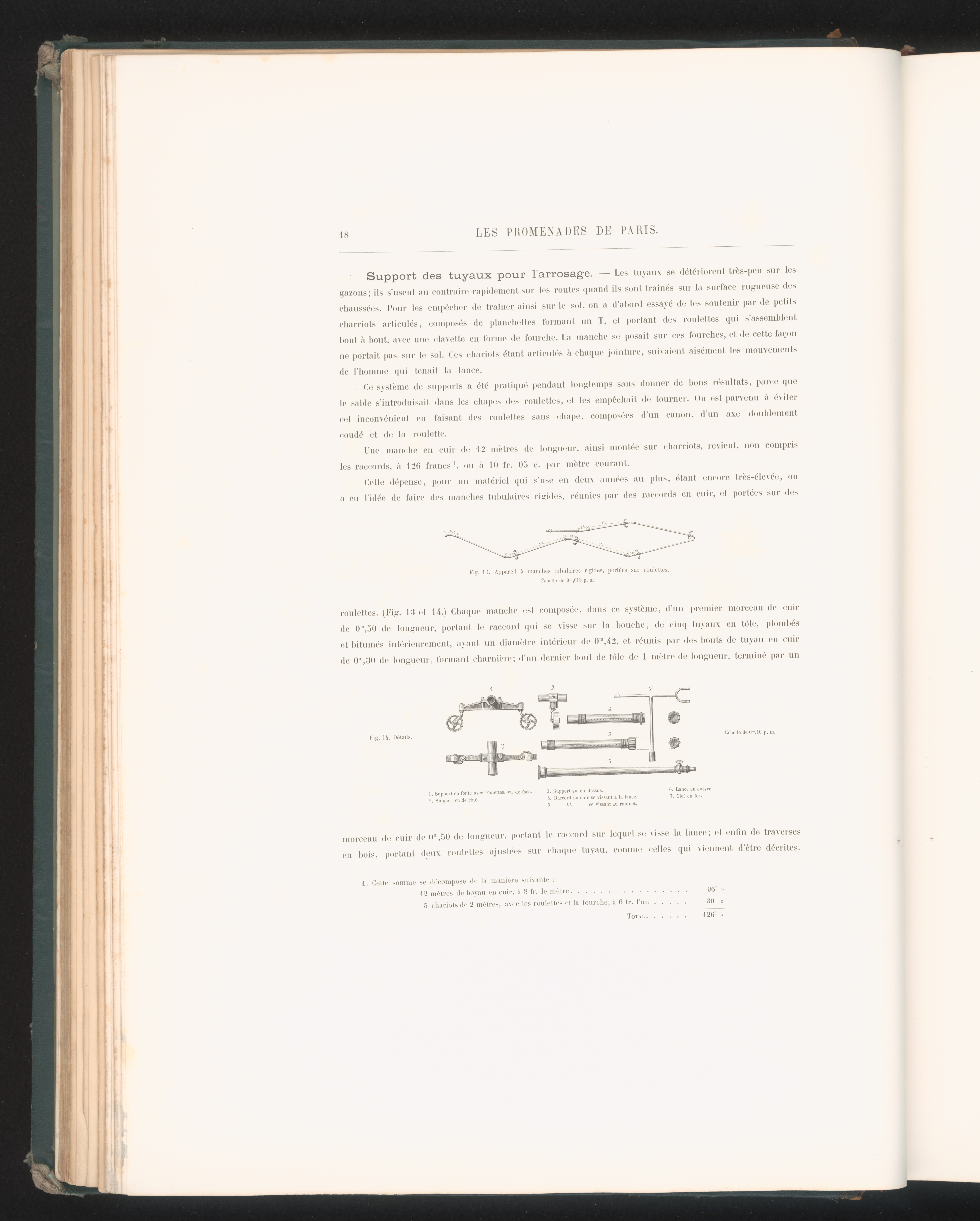

LES PROMENADES DE PARIS.

g«

Support des tuyaux pour l'arrosage. — Les tuyaux se détériorent très-peu sur lesazons; ils s'usent au contraire rapidement sur les routes quand ils sont traînés sur la surface rugueuse deschaussées. Pour les empêcher de traîner ainsi sur le sol, on a d'abord essayé de les soutenir par de petitscharriots articulés, composés de planchettes formant un T, et portant des roulettes qui s'assemblentbout à bout, avec une clavette en forme de fourche. La manche se posait sur ces fourches, et de cette façonne portait pas sur le sol. Ces chariots étant articulés à chaque jointure, suivaient aisément les mouvementsde l'homme qui tenait la lance.

Ce système de supports a été pratiqué pendant longtemps sans donner de bons résultats, parce quele sable s'introduisait dans les chapes des roulettes, et les empêchait de tourner. On est parvenu à évitercet inconvénient en faisant des roulettes sans chape, composées d'un canon, d'un axe doublementcoudé et de la roulette.

Une manche en cuir de l'2 mètres de longueur, ainsi montée sur charriots, revient, non comprisles raccords, à 12G francs 1 , ou à 10 i'r. 05 c. par mètre courant.

Cette dépense, pour un matériel qui s'use en deux années au plus, étant encore très-élevée, ona eu l'idée de faire des manches tubulaires rigides, réunies par des raccords en cuir, et portées sur des

*'ig. 13. Apparoil à manches tubulaires rigides, portées sur roulettes.Échelle de 0"\015 p. m.

roulettes. (Fig. 13 et 14.) Chaque manche est composée, dans ce système, d'un premier morceau de cuirde 0 m ,50 de longueur, portant le raccord qui se \isse sur la bouche; de cinq tuyaux en tôle, plombéset bitumés intérieurement, ayant un diamètre intérieur de 0 m ,&2, et réunis par des bouts de tuyau en cuirde 0 m ,30 de longueur, tonnant charnière; d'un dernier bout de tôle de 1 mètre de longueur, terminé par un

Fig. H. Détails.

lichelle de 0"',10 p. m.

1. Support en fonte avec roulettes, vu de face.'2. Support vu de côté.

;i. Support vu en dessus.

i. Raccord en cuir se vissant à la lance.

5. Itl. se vissant au robinet.

0. Lance en cuivre.7. Clef en fer.

morceau de cuir de 0 m ,50 de longueur, portant le raccord sur lequel se visse la lance; et enfin de traversesen bois, portant deux roulettes ajustées sur chaque tuyau, comme celles qui viennent d'être décrites.

1. Cotte somme se décompose de la manière suivante :

12 mètres de boyau en cuir, à 8 fr. le mètre................ 96' »

5 chariots de 2 mètres, avec les roulettes et la fourche, à 6 fr. l'un..... 30 »

Total ...... 126 f »
