794

F. Ruppel,

Die Dachreiter können sehr wirksam zur Entlüftung des Saales bei-tragen, aber auch bei fehlerhafter Construction eine Belästigung derKranken durch das Herabfallen kalter Luftströme herbeiführen.

Das Princip der Firstlüftung liegt auch dem von dem französischenIngenieur Tollet erfundenen und nach ihm benannten Constructions-system für Krankenbaracken zu Grunde. Die verbrauchte Luft desKrankensaals soll möglichst ohne Reibungswiderstand, wie solcher beihorizontalen Decken entsteht, nach oben abziehen und an der höchstenStelle des Saales ins Freie abgeführt werden. Dementsprechend ist nachFig. 15 für den Querschnitt des Saales ein spitzbogenförmiges Profilgewählt, dessen Wände glatt und ohne Vorsprünge sind und alimählichin die Decke übergehen. Im First, dessen spitze Form die Ansammlungder schlechten Luft begünstigt, wird letztere entweder durch langeSchlitze oder durch einzelne Entlüftungsrohre abgeführt. Die Einführungder frischen Luft in den Saal erfolgt hier im unteren Theil der Wände,in der Nähe des Fussbodens.

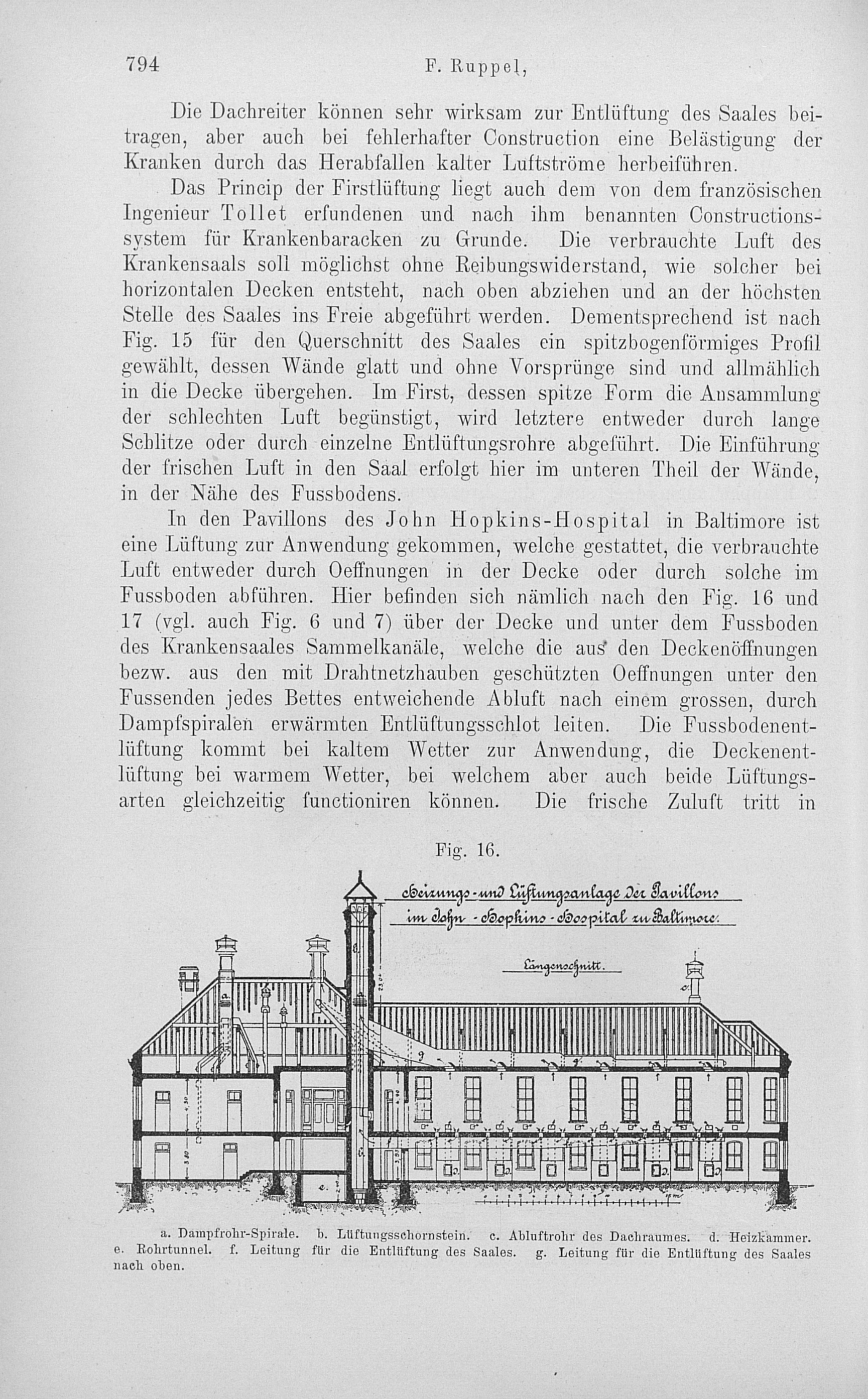

In den Pavillons des John Hopkins-Hospital in Baltimore isteine Lüftung zur Anwendung gekommen, welche gestattet, die verbrauchteLuft entweder durch Oeffnungen in der Decke oder durch solche imFussboden abführen. Hier befinden sich nämlich nach den Fig. 16 und17 (vgl. auch Fig. 6 und 7) über der Decke und unter dem Fussbodendes Krankensaales Sammelkanäle, welche die aus" den Deckenöffnungenbezw. aus den mit Drahtnetzhauben geschützten Oeffnungen unter denFussenden jedes Bettes entweichende Abluft nach einem grossen, durchDampfspiralen erwärmten Entlüftungsschlot leiten. Die Fussbodenent-lüftung kommt bei kaltem Wetter zur Anwendung, die Deckenent-lüftung bei warmem Wetter, bei welchem aber auch beide Lüftungs-arten gleichzeitig funetioniren können. Die frische Zuluft tritt in

Piff. 16.

cvcviawu xö - mau) Uij^waaan&u i l Dm. eUf illon*

a. Dampfrobr-Spirale. b. Lüftinigsscliornstein. c. Abluftrolir des Dacbraumes. d. Heizkammer.e. Rohrtunnel. f. Leitung für die Entlüftung des Saales, g. Leitung für die Entlüftung des Saalesnach oben.
