Elektrizität.

ein neuer Stromkreis mit besonderen Elementen geschlossen wird, der dannerst den Sehreibapparat in Tätigkeit setzt. Wie STEINHEIL zeigte, ist beimTelegraphen nur ein Leitungsdraht nötig; versenkt man nämlich seinebeiden Enden genügend tief in die Erde, so besorgt diese die Rückleitung.

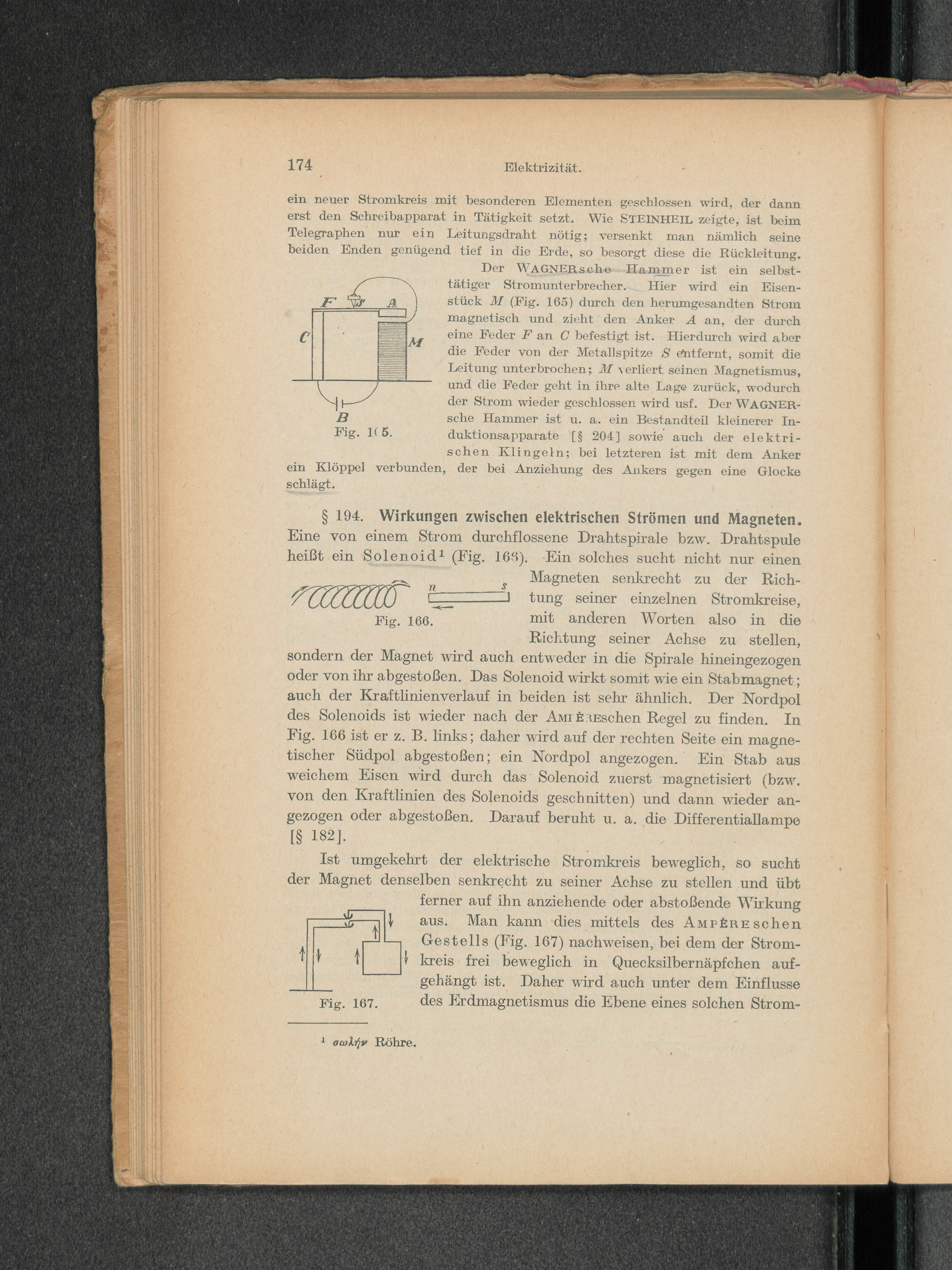

Der WAGNERsche Hammer ist ein selbst-tätiger Stromunterbrecher. Hier wird ein Eisen-stück M (Fig. 165) durch den herumgesandten Strommagnetisch und zieht den Anker A an, der durcheine Feder F an C befestigt ist. Hierdurch wird aberdie Feder von der Metallspitze S entfernt, somit dieLeitung unterbrochen; M verliert, seinen Magnetismus,und die Feder geht in ihre alte Lage zurück, wodurchder Strom wieder geschlossen wird usf. Der WAGNER-sche Hammer ist u. a. ein Bestandteil kleinerer In-duktionsapparate [§ 204] sowie auch der elektri-schen Klingeln; bei letzteren ist mit dem Ankerein Klöppel verbunden, der bei Anziehung des Ankers gegen eine Glockeschlägt.

§ 194. Wirkungen zwischen elektrischen Strömen und Magneten.

Eine von einem Strom durchflossene Drahtspirale bzw. Drahtspuleheißt ein Solenoid 1 (Fig. 16H). Ein solches sucht nicht nur einen^ Magneten senkrecht zu der Rich-

''^TTFYFTIjJ ' ' tung seiner einzelnen Stromkreise,

Fi°-. 166. m ^ anderen Worten also in die

Richtung seiner Achse zu stellen,sondern der Magnet wird auch entweder in die Spirale hineingezogenoder von ihr abgestoßen. Das Solenoid wirkt somit wie ein Stabmagnet;auch der Kraftlinienverlauf in beiden ist sehr ähnlich. Der Nordpoldes Solenoids ist wieder nach der Amie lEschen Regel zu finden. InFig. 166 ist er z. B. links; daher wird auf der rechten Seite ein magne-tischer Südpol abgestoßen; ein Nordpol angezogen. Ein Stab ausweichem Eisen wird durch das Solenoid zuerst magnetisiert (bzw.von den Kraftlinien des Solenoids geschnitten) und dann wieder an-gezogen oder abgestoßen. Darauf beruht u. a. die Differentiallampe[§ 182].

Ist umgekehrt der elektrische Stromkreis beweglich, so suchtder Magnet denselben senkrecht zu seiner Achse zu stellen und übtferner auf ihn anziehende oder abstoßende Wirkungaus. Man kann dies mittels des Ampere sehenGestells (Fig. 167) nachweisen, bei dem der Strom-\ kreis frei beweglich in Quecksilbernäpfchen auf-gehängt ist. Daher wird auch unter dem EinflüsseFig. 167. des Erdmagnetismus die Ebene eines solchen Strom-

t

_sir

t

\ 1

t

ocoltfv Röhre.
