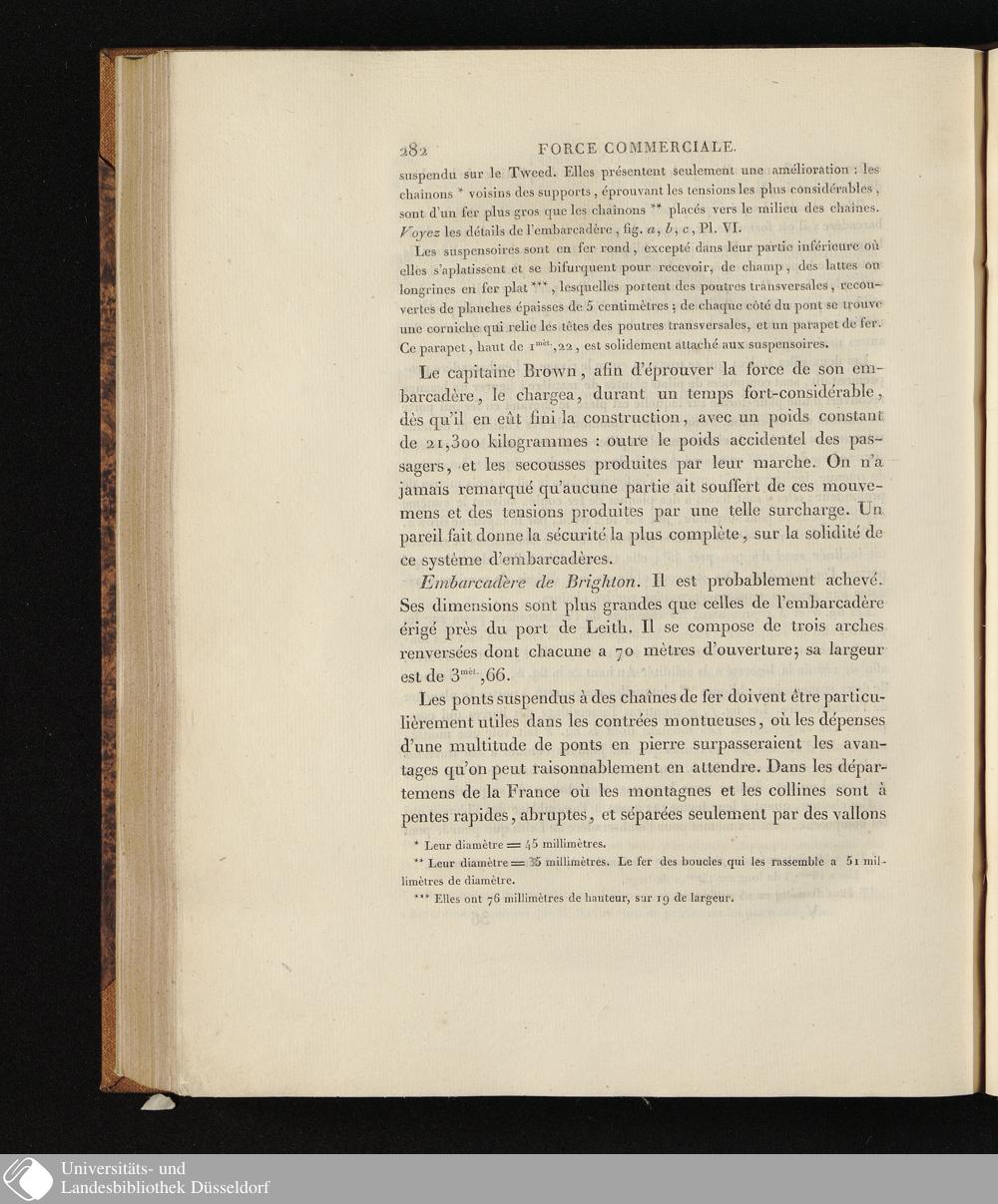

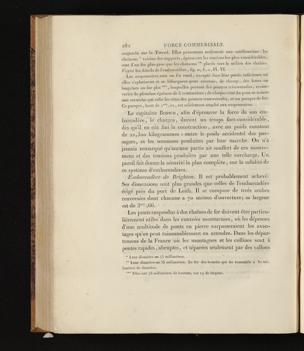

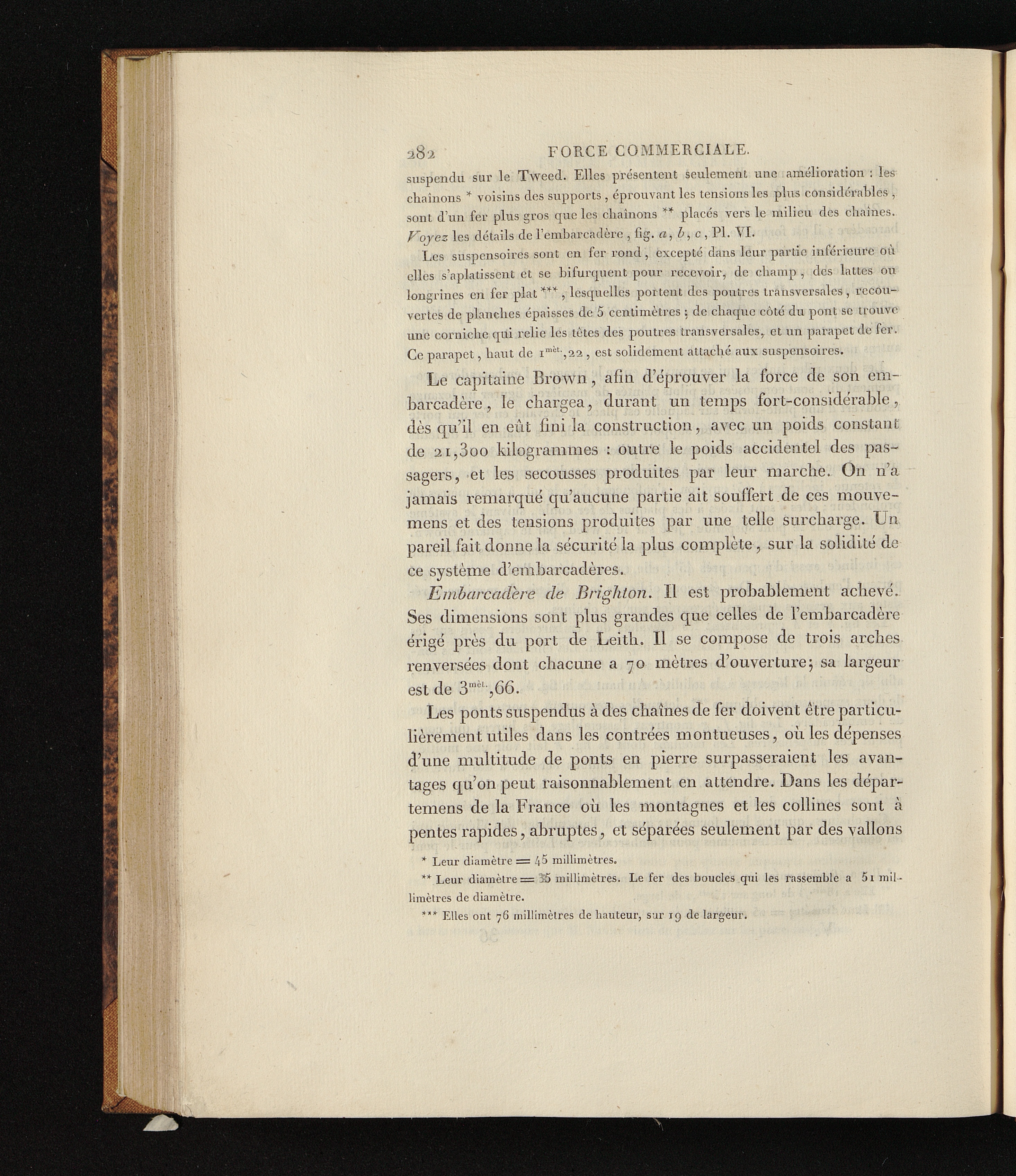

a8a FORCE COMMERCIALE.

suspendu sur le Tweed. Elles présentent seulement une amélioration : leschaînons * voisins des supports , éprouvant les tensions les plus considérables ,sont d’un fer plus gros que les chaînons ** placés vers le milieu des chaînes.Voyez les détails de l’embarcadère , lîg. a, b, c , PI. VL

Les suspensoires sont en fer rond, excepté dans leur partie inférieure oùelles s’aplatissent et sc bifurquent pour recevoir, de champ , des lattes oulongrines en fer plat *** , lesquelles portent des poutres transversales , recou-vertes de planches épaisses de 5 centimètres : de chaque côté du pont se trouveune corniche qui relie les tètes des poutres transversales, et un parapet de fer.Ce parapet, haut de i mit ',22 , est solidement attaché aux suspensoires.

Le capitaine Brown, afin d’éprouver la force de son em-barcadère, le chargea, durant un temps fort-considérable,dès qu’il en eût fini la construction, avec un poids constantde 21 ,3oo kilogrammes : outre le poids accidentel des pas-sagers, et les secousses produites par leur marche. On n’ajamais remarqué qu’aucune partie ait souffert de ces mouve-mens et des tensions produites par une telle surcharge. Unpareil fait donne la sécurité la plus complète, sur la solidité dece système d’embarcadères.

Embarcadère de Brighton. Il est probablement achevé.Ses dimensions sont plus grandes que celles de l’embarcadèreérigé près du port de Leith. Il se compose de trois archesrenversées dont chacune a 70 mètres d’ouverture ; sa largeurest de 3 n ‘ a -,66.

Les ponts suspendus à des chaînes de fer doivent être particu-lièrement utiles dans les contrées montueuses, où les dépensesd’une multitude de ponts en pierre surpasseraient les avan-tages qu’on peut raisonnablement en attendre. Dans les dépar-temens de la France où les montagnes et les collines sont àpentes rapides, abruptes, et séparées seulement par des vallons

* Leur diamètre = /j 5 millimètres.

** Leur diamètre = >5 millimètres. Le fer des boucles qui les rassemble a 5i mil-limètres de diamètre.

*'* Elles ont 76 millimètres de hauteur, sur 19 de largeur.
