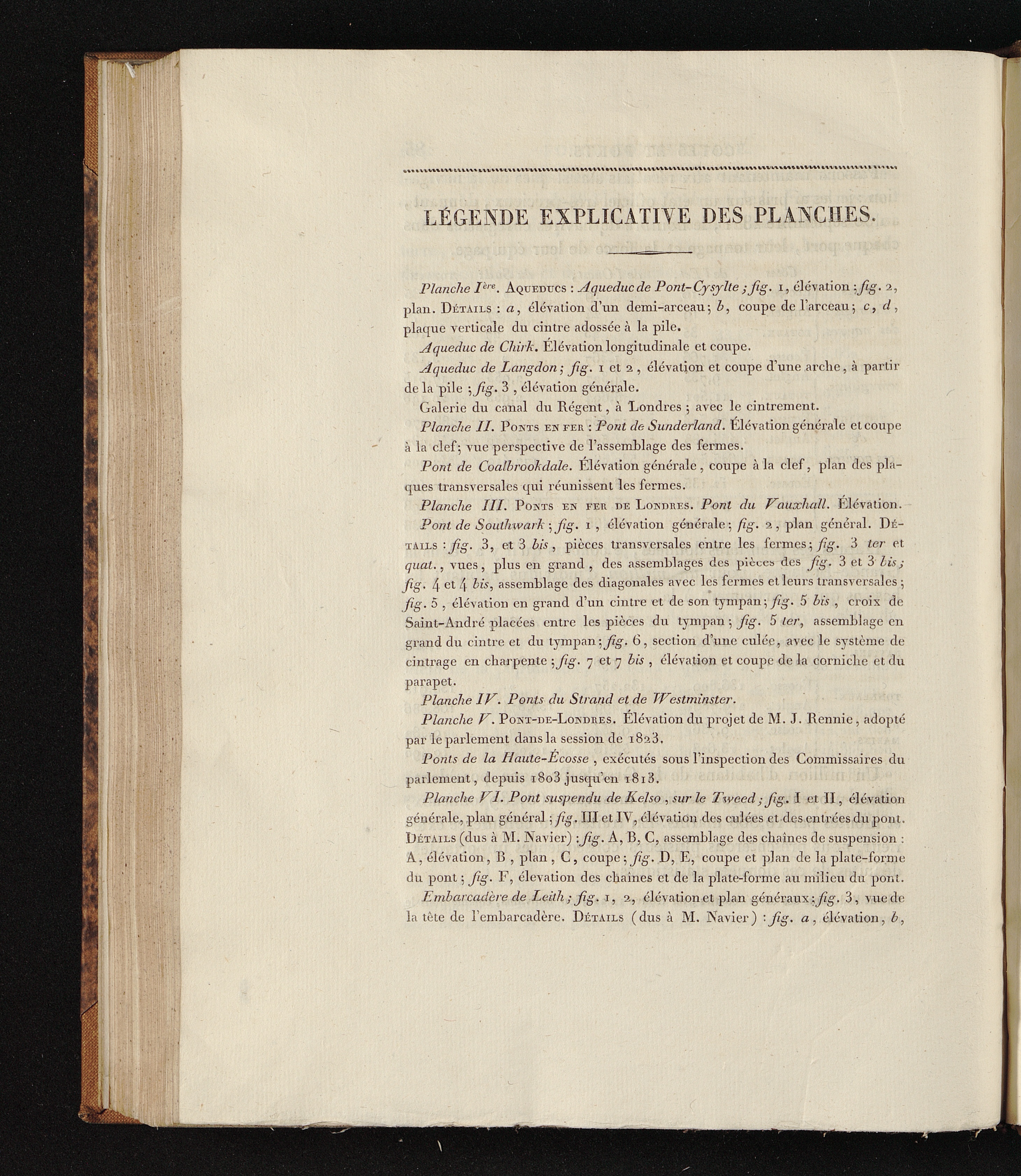

LÉGENDE EXPLICATIVE DES PLANCHES.

Planche I ère . Aqueducs : Aqueduc de Pont-Cysylte ; Jig. i, élévation ;/?#. 2,plan. Détails : a, élévation cl’un demi-arceau; b, coupe de l’arceau; c, d,plaque verticale du cintre adossée à la pile.

Aqueduc de Cliirk. Elévation longitudinale et coupe.

Aqueduc de Langdon ; Jîg. 1 et 2 , élévation et coupe d’une arclie, à partirde la pile ;/?#. 3 , élévation générale.

Galerie du canal du Régent, à Londres ; avec le cintrement.

Planche II. Ponts en fer : Pont de Sunderland. Élévation générale et coupeà la clef; vue perspective de l’assemblage des fermes.

Pont de Coalbrookdale. Elévation générale, coupe à la clef, plan des pla-ques transversales qui réunissent les fermes.

Planche III. Ponts en fer de Londres. Pont du Vauxhall. Elévation.

Pont de Soutlnvark ;/?#. 1, élévation générale; fig. 2, plan général. Dé-tails 'Jîg. 3, et 3 bis , pièces transversales entre les fermes;/?#. 3 ter etquat. , vues, plus en grand , des assemblages des pièces des Jîg. 3 et i lis ;fig. 4 et 4 bis, assemblage des diagonales avec les fermes et leurs transversales ;Jig. 5 , élévation en grand d’un cintre et de son tympan; fig. 5 bis , croix deSaint-André placées entre les pièces du tympan ; Jig. 5 ter, assemblage engrand du cintre et du tympan;/?#. 6, section d’une culée, avec le système decintrage en charpente ;/?#• 7 et 7 bis , élévation et coupe de la corniche et duparapet.

Planche IV. Ponts du St.rand et de Westminster.

Planche V. Pont-de-Londres. Élévation du projet de M. J. Rennie , adoptépar le parlement dans la session de 1823.

Ponts de la Haute-Ecosse , exécutés sous l’inspection des Commissaires duparlement, depuis i8o3 jusqu’en 1813.

Planche VI. Pont suspendu de Kelso , sur le Tweed ; Jig. I et II, élévationgénérale, plan général ;/?#, III et IV, élévation des culées et des entrées du pont.Détails (dus à M. Navier) : Jig. A, B, C, assemblage des chaînes de suspension :A, élévation, B , plan, C, coupe;/?#. D, E, coupe et plan de la plate-formedu pont ; Jig. F, élévation des chaînes et de la plate-forme au milieu du pont.

Embarcadère de Leith ; Jig. 1, 2, élévation et plan généraux;/?#. 3, vue dela tète de l’embarcadère. Détails (dus à M. Navier) ‘Jig. a, élévation, b,
